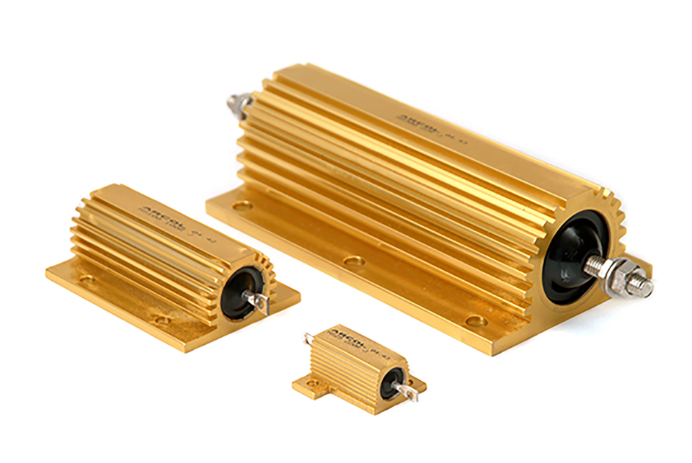

HS Aluminum Housed Resistors
Manufactured in line with the requirements of MIL 18546 and IEC 115, designed for direct heatsink mounting with thermal compound to achieve maximum performance.
- High Power to volume
- Wound to maximize High Pulse Capability
- Values from R005 to 100K
- Custom designs welcome
- RoHS Compliant
15-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 15 watts
- Value Range: From R005 to 10K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 265Vdc
- Dielectric Strength: 1kVac
25-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 25 watts
- Value Range: From R005 to 36K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 550Vdc
- Dielectric Strength: 2.5kVac
50-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 50 watts
- Value Range: From R01 to 86K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 1.25kVdc
- Dielectric Strength: 2.5kVac
75-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 75 watts
- Value Range: From R01 to 50K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 1.4kVdc
- Dielectric Strength: 4.5kVac
100-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 100 watts
- Value Range: From R01 to 70K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 1.9kVdc
- Dielectric Strength: 4.5kVac
150-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 150 watts
- Value Range: From R01 to 100K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 2.5kVdc
- Dielectric Strength: 4.5kVac
250-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 250 watts
- Value Range: From R01 to 50K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 2.2kVdc
- Dielectric Strength: 5kVac
300-WATT ALUMINIUM HOUSED RESISTOR
- Power Dissipation: 300 watts
- Value Range: From R01 to 68K
- Tolerance Options: From ±1% to ±10%
- TCR Options: ±25ppm - 100ppm/°C (re ohmic value)
- Maximum Voltage: 2.5kVdc
- Dielectric Strength: 5kVac
